98-VL320
所属分类: 测力称重传感器
浏览次数:
269
专业工程师
一对一服务
产品描述 Product Description

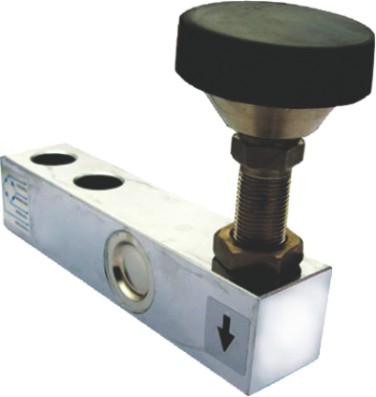

VL320型悬臂梁式称重测力传感器采用应变电测技术,将被测机构的重量或力值转变成mv电压信号输出,具有精度高,响应快,安装方便等特点,可选配我公司生产的放大器或仪表,将mv信号转变成标准的4-20mA或0-10V等信号。
技术选型 Technology Selection
●悬臂式结构
●输出mv信号,可转换成4-20mA,0-10V等标准信号
●精度高,响应快
●抗干扰,稳定性好
●免维护
典型应用 Typical Application
●材料试验机
●地磅、配料秤
●力值测试
●称重配料系统
●轻工、机械及冶金,汽车制造
●自动化测控系统
售后承诺 After Sales Commitment
质保与维修
1. 质保期:18个月,是指公司发货之日起计时,至公司收到需返修的产品之日止。
2.以下情况不属于质保范围:⒈ 产品无合格证;⒉ 产品外观严重变形;⒊ 自行拆开或维修过;⒋ 产品无铭牌、标牌辨认不清;⒌ 有防潮、防结露部件的部件自行拆掉;⒍ 超过质保期限。
3本公司对其销售的产品实行18个月保修,终身维修(超过维修范围的,本公司只收取工本费)。
知识分享 Knowledge Sharing
输出灵敏度:3.0mv/v(可放大成4-20mA,0-5V,0-10V等标准信号)
测量范围:0.25,0.5,1,2,3,5,7.5,10T
非线性:0.02%F。S
重复性:0.02%F。S
滞后:0.02%F。S
蠕变:0.02%F.S
零点温度漂移:0.02%F。S/℃
灵敏度温度漂移:0.02%F。S/℃
输入阻抗:400W
输出阻抗:350W
绝缘电阻:5000MW
激励电压:5-12VDC,推荐10VDC
温度补偿范围:-10-55℃
工作温度范围:-20-80℃,
安全超载能力:150%F.S
极限超载能力:200%F.S
防护等级:IP65
传感器材料:合金钢、不锈钢
接线方法:E+,红;E-,黑;S+,绿;S-,白
注意事项
1. 开箱检查:打开产品包装后,请仔细检查产品外观是否完好,核定产品说明书与合格证是否与产品一致,并妥善保管产品说明书及合格证一年半以上。
2. 电气接线与工作电源:严格按产品接线示意图接线,并在允许电源下工作,切勿过电压使用。经常检查电缆橡胶护套是否损伤破裂,以免进水引起电气短路。
3. 安全压力下使用:严禁产品过载使用,产品出现异常请停机检查。
4. 安装操作符合规范:产品电缆连接时请勿用力拉扯,以免损坏产品内部结构;产品安装时扳手只可套接在六方扳手接口处,禁止套接在产品外管及尾部接头安装处安装。
5. 被测介质兼容性:被测量介质与压力传感器/变送器结构和膜片材料相兼容,即被测介质不构成对传感器/变送器的结构和膜片材料造成腐蚀、溶解、磨削等损伤。
6. 压力变送器/传感器清洗:产品现场长期使用后,被测介质可能会堵塞引压孔而降低产品输出灵敏度,清洗产品时,请用与变送器结构材料相兼容的溶剂多次清洗,禁止使用一切硬物伸入引压孔内,以免损坏感压膜片。
7. 产品禁止敲打或抛掷,以免损坏内部部件及结构。
8. 本安型防爆压力变送器电气连接:应与安全栅组成本安防爆系统。安全栅和电源置于安全区,本安型压力变送器置于危险区并安全可靠接地。安全栅由用户自己选购,其参数应满足现场防爆要求,使用方法参考相应的使用说明书。
9. 隔爆型防爆压力变送器电气连接:⒈ 壳帽拧紧且啮合至少6扣、螺纹无损伤;⒉ 该产品结构及零部件,在出厂前均严格检查,安装使用中切勿划伤,如有损伤应向制造商订购不许自配;⒊ 如需加装电缆护管时,应将变送器电缆装入护管内,护管与隔爆接头螺纹连接,电缆自由端应作适当处理,接入相应的防爆盒或设备内;⒋ 电缆引至安全场所方可分芯接线,中途禁止分芯接线;⒌ 被测介质为流体时,在工作温度范围内不应有凝固现象以免损坏变送器膜片。
10.本产品没有客户可维修部件,出现故障请与广州华茂公司联系。
