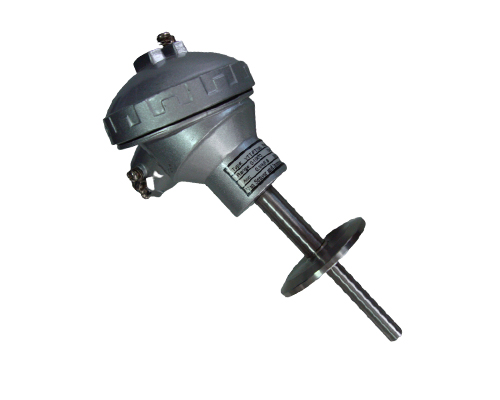

法兰一体式温度传感器/变送器 型号:VT系列
所属分类: 温度测量系列
浏览次数:
266
专业工程师
一对一服务
产品描述 Product Description
VT系列温度传感器、变送器,既可以采用热电阻,又可以采用热电偶,有多种接线方式和安装方式方便用户选择。一体化温度变送器采用最新集成电路,将热电阻/热电偶感受到的温度信号转换成工业标准的4-20mA电流信号或0-5V,0-10V等电压信号,广泛应用于各种温度测控领域,如制冷、仓库、加热、食品、医药、化工、冶炼等场合。
产品特点
●多种输出信号选择,4-20mA,0-10V,0-5V,1-5V,0.5-4.5V等
●多种温度传感器,多种测温范围可选择
●精度高,满足工业测控要求
●抗干扰,稳定性好
●多种外形,多种安装方式可选择
技术选型 Technology Selection
输入信号:PT100、PT1000、PT、Cu50等热电阻,K、E、J等热电偶
测量范围:热电阻:-200-600℃;K偶:0-1300℃;E偶,0-800℃;J偶,0-750℃
精度:热电阻:0.25%F.S,0.5%F.S;热电偶:1%,冷端补偿精度2℃/60℃
输出信号:4-20mA,0-5V,0-10V,1-5V,0.5-4.5V等
负载能力:电流型≤500W 电压型≥100KW
供电电压:24VDC或12-36VDC
工作环境:-20-75℃,
储存环境:-40-85℃,≤95%RH
壳体材质:304不锈钢
标识
Marking |
类别
Type |
输出(仅对变送器)
Output(Only for transmitter) |
温度传感器
Temperature sensor |
接线盒与出线
Housing or wiring |
固定形式
Fixed mode |
备注Remarks |
VT |
□ |
□ |
-□ |
-□ |
-□ |
(…) |
VT |
S-传感器
S-Sensor
T-变送器
T-Transmitter |
1、4-20mA(2线/wire)
2、4-20mA(3线/wire)
3、0-5VDC
4、1-5VDC
5、0.5-4.5VDC
6、0-10VDC
7、RS485
9、定制输出
As customer
|
R-热电阻:
R-Resistance-typed
D-热电偶
D-Thermocouple-typed |
W1-测量引线式
Cable outlet
W2-防溅接线盒式
Splash proof housing
W3-防水接线盒式
Waterproof housing
W4-防暴接线盒式
Explosion-proof housing
W5-圆接插式
Round-Plug
W6-扁接插式
Flat-plug
W7-手柄式
Handle type
W9-特殊结构或定制
Special or as customer |
M1-无固定装置
Without fixed-device
M2-固定螺纹
With fixed-thread
M3-活动螺纹
With moved-thread
M4-固定卡箍杯口
With fixed-clamp
M5-固定法兰
With fixed-flag
M9-特殊结构或定制
Special or as customer |
|
注1:传感器保护套管外径、长度、螺纹尺寸等参数按客户要求定制; 未作说明时为Φ8x300。
注2:订货时确定具体温度传感器型号、测温范围;
注3:未作说明,变送器电源为+24V
DC。
典型应用 Typical Application
●制冷、恒温、加热
●食品、饮料、医药、仓库
●工业自动化与过程控制
●石油、化工、冶炼
●轻工、机械及冶金,汽车制造
●电站、机车及热电机组
售后承诺 After Sales Commitment
质保与维修
1. 质保期:18个月,是指公司发货之日起计时,至公司收到需返修的产品之日止。
2.以下情况不属于质保范围:⒈ 产品无合格证;⒉ 产品外观严重变形;⒊ 自行拆开或维修过;⒋ 产品无铭牌、标牌辨认不清;⒌ 有防潮、防结露部件的部件自行拆掉;⒍ 超过质保期限。
3本公司对其销售的产品实行18个月保修,终身维修(超过维修范围的,本公司只收取工本费)。
知识分享 Knowledge Sharing
注意事项
1. 开箱检查:打开产品包装后,请仔细检查产品外观是否完好,核定产品说明书与合格证是否与产品一致,并妥善保管产品说明书及合格证一年半以上。
2. 电气接线与工作电源:严格按产品接线示意图接线,并在允许电源下工作,切勿过电压使用。经常检查电缆橡胶护套是否损伤破裂,以免进水引起电气短路。
3. 安全压力下使用:严禁产品过载使用,产品出现异常请停机检查。
4. 安装操作符合规范:产品电缆连接时请勿用力拉扯,以免损坏产品内部结构;产品安装时扳手只可套接在六方扳手接口处,禁止套接在产品外管及尾部接头安装处安装。
5. 被测介质兼容性:被测量介质与压力传感器/变送器结构和膜片材料相兼容,即被测介质不构成对传感器/变送器的结构和膜片材料造成腐蚀、溶解、磨削等损伤。
6. 压力变送器/传感器清洗:产品现场长期使用后,被测介质可能会堵塞引压孔而降低产品输出灵敏度,清洗产品时,请用与变送器结构材料相兼容的溶剂多次清洗,禁止使用一切硬物伸入引压孔内,以免损坏感压膜片。
7. 产品禁止敲打或抛掷,以免损坏内部部件及结构。
8. 本安型防爆压力变送器电气连接:应与安全栅组成本安防爆系统。安全栅和电源置于安全区,本安型压力变送器置于危险区并安全可靠接地。安全栅由用户自己选购,其参数应满足现场防爆要求,使用方法参考相应的使用说明书。
9. 隔爆型防爆压力变送器电气连接:⒈ 壳帽拧紧且啮合至少6扣、螺纹无损伤;⒉ 该产品结构及零部件,在出厂前均严格检查,安装使用中切勿划伤,如有损伤应向制造商订购不许自配;⒊ 如需加装电缆护管时,应将变送器电缆装入护管内,护管与隔爆接头螺纹连接,电缆自由端应作适当处理,接入相应的防爆盒或设备内;⒋ 电缆引至安全场所方可分芯接线,中途禁止分芯接线;⒌ 被测介质为流体时,在工作温度范围内不应有凝固现象以免损坏变送器膜片。
10.本产品没有客户可维修部件,出现故障请与广州华茂公司联系。
