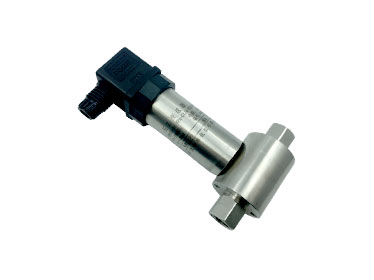

微压、风压/差压变送器 型号:VP6
所属分类: 微压、风压差压变送器
浏览次数:
294
专业工程师
一对一服务
产品描述 Product Description
简介
VP6系列差压变送器,接管嘴和外壳均采用铝质材料或不锈钢材质。传感器在宽温度范围内进行了温度补偿,保证了传感器的技术指标。有多种压力接口螺纹形式和接线方式,能最大限度的满足客户需要。广泛应用于空调等制冷设备、风机、医疗设备、工业设备、办公室&电子厂&食品厂&医药厂&化工厂等环境净化工程、锅炉送风、井下通风等领域。
可选用HART协议板或RS485板。可选配我公司研发生产的各种测控仪表或电路模块。
技术指标
量 程:±0.1~±2.0MPa;
精 度:0.1% FS、0.25% FS、0.5% FS、1.0 % FS 可选;
供电电压:+24VDC、、+12VDC、、+5VDC、;
输出信号:0/0.5/1.0-4.0/4.5/5.0V (三线制),4-20mA(两/三线制);
负载能力:电流型 ≤500W; 电压型 ≥50KW; 继电器:120VAC×1A或24VDC×1A
零点误差:±0.5% FS;
满度误差:±1.0% FS;
补偿温度:0°C~50°C;
工作环境:-20°C~75°C,≤85%RH;
储存环境:-40°C~85°C,≤95%RH;
安全过载能力:150%;
极限过载能力:200%;
温度漂移:0.03%FS/°C;
长期稳定性:£0.2%FS/年;

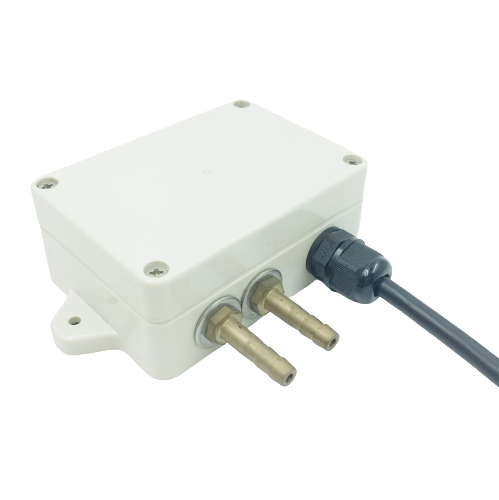

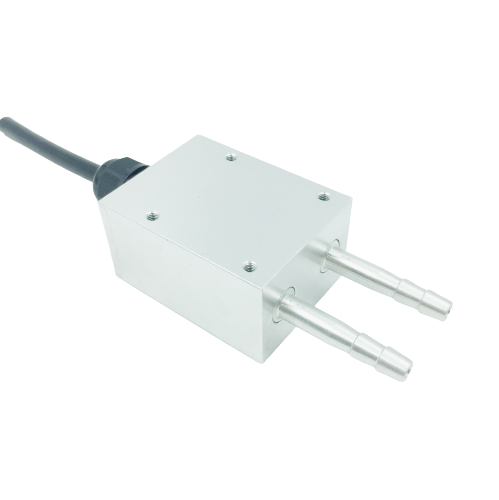

外壳材料:LY12铝材(VP61)、316不锈钢(VP62)、塑壳(VP63);
注:除非特别说明,所有参数指标在25°C测取。
技术选型 Technology Selection

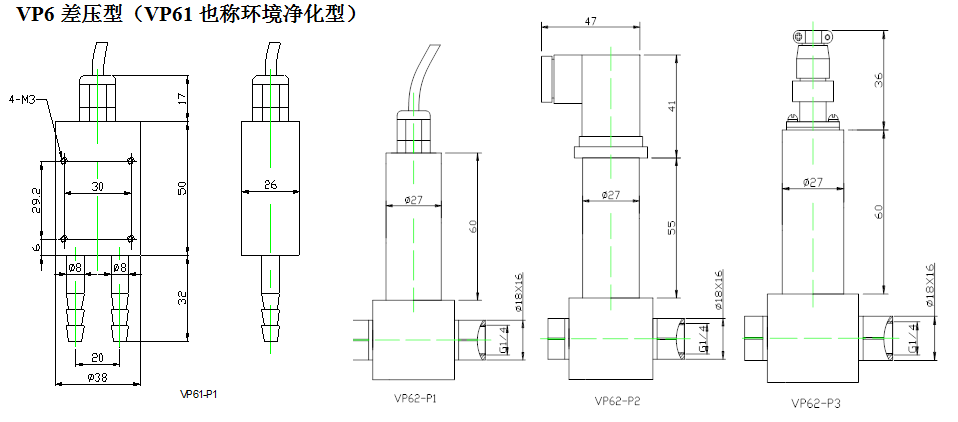

外形尺寸图(仅供参考,以实物为准)
典型应用 Typical Application
空调
医疗设备
工业设备
锅炉送风、井下通风等电力、煤炭行业
环境净化工程如办公室、电子厂、食品厂、医药厂、化工厂等
售后承诺 After Sales Commitment
质保与维修
1. 质保期:18个月,是指公司发货之日起计时,至公司收到需返修的产品之日止。
2.以下情况不属于质保范围:⒈ 产品无合格证;⒉ 产品外观严重变形;⒊ 自行拆开或维修过;⒋ 产品无铭牌、标牌辨认不清;⒌ 有防潮、防结露部件的部件自行拆掉;⒍ 超过质保期限。
3本公司对其销售的产品实行18个月保修,终身维修(超过维修范围的,本公司只收取工本费)。
知识分享 Knowledge Sharing
注意事项
1. 开箱检查:打开产品包装后,请仔细检查产品外观是否完好,核定产品说明书与合格证是否与产品一致,并妥善保管产品说明书及合格证一年半以上。
2. 电气接线与工作电源:严格按产品接线示意图接线,并在允许电源下工作,切勿过电压使用。经常检查电缆橡胶护套是否损伤破裂,以免进水引起电气短路。
3. 安全压力下使用:严禁产品过载使用,产品出现异常请停机检查。
4. 安装操作符合规范:产品电缆连接时请勿用力拉扯,以免损坏产品内部结构;产品安装时扳手只可套接在六方扳手接口处,禁止套接在产品外管及尾部接头安装处安装。
5. 被测介质兼容性:被测量介质与压力传感器/变送器结构和膜片材料相兼容,即被测介质不构成对传感器/变送器的结构和膜片材料造成腐蚀、溶解、磨削等损伤。
6. 压力变送器/传感器清洗:产品现场长期使用后,被测介质可能会堵塞引压孔而降低产品输出灵敏度,清洗产品时,请用与变送器结构材料相兼容的溶剂多次清洗,禁止使用一切硬物伸入引压孔内,以免损坏感压膜片。
7. 产品禁止敲打或抛掷,以免损坏内部部件及结构。
8. 本安型防爆压力变送器电气连接:应与安全栅组成本安防爆系统。安全栅和电源置于安全区,本安型压力变送器置于危险区并安全可靠接地。安全栅由用户自己选购,其参数应满足现场防爆要求,使用方法参考相应的使用说明书。
9. 隔爆型防爆压力变送器电气连接:⒈ 壳帽拧紧且啮合至少6扣、螺纹无损伤;⒉ 该产品结构及零部件,在出厂前均严格检查,安装使用中切勿划伤,如有损伤应向制造商订购不许自配;⒊ 如需加装电缆护管时,应将变送器电缆装入护管内,护管与隔爆接头螺纹连接,电缆自由端应作适当处理,接入相应的防爆盒或设备内;⒋ 电缆引至安全场所方可分芯接线,中途禁止分芯接线;⒌ 被测介质为流体时,在工作温度范围内不应有凝固现象以免损坏变送器膜片。
10.本产品没有客户可维修部件,出现故障请与广州华茂公司联系。
