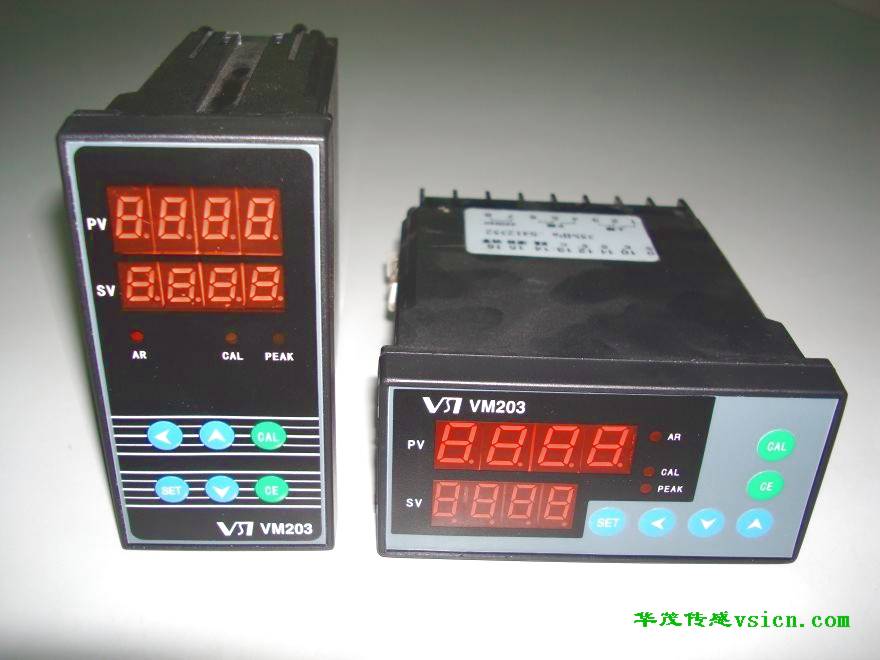

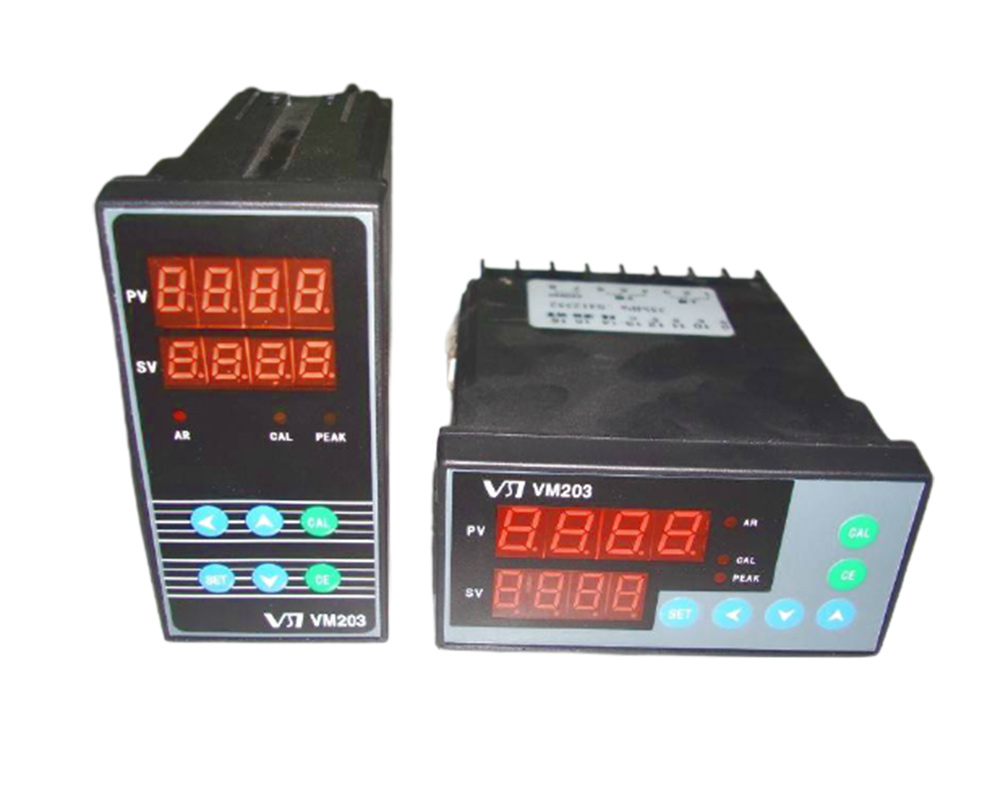

高性能智能测试控制仪表 型号:VM203
所属分类: 智能仪表系列
浏览次数:
291
专业工程师
一对一服务
产品描述 Product Description
VM203 是高性能智能测试控制仪表,特别适用于与应变电阻式传感器配套使用,也可以与陶瓷压阻式或扩散硅压阻式传感器配套使用,用于压力、张力、重量、位移、扭矩、液位等的测量与控制。对其主板作适当改动,可接收0/4-10/20mA、0/1-5/10V等模拟信号输入,也可接受电阻信号如Pt100热电阻等。该表外形美观、功能齐全、操作简单、维护方便、应用广泛、工作可靠。
该表采用双排四位(4´2)LED数码管分别显示实际值和设定值(上限值)/峰值;具有上限(或下限)继电器触点(或三极管集电极开路)报警输出、一路恒流(或恒压)模拟量变送输出;系统校准通过面板按键自动完成。
该表采用了光电隔离技术、看门狗电路、软件虑波技术等多种抗干扰措施,保证了系统可靠工作。
技术选型 Technology Selection
性能特点
⒈ 模拟、控制输出多种选择 ⒉ 现场按键修改上值
⒊ 峰值保持功能 ⒋ 按键软件锁定,防止现场误操作
⒌ 双排四位LED数码管,直观显示过程/设定值 ⒍ 抗电磁干扰能力强
⒎ 多种外形尺寸供用户选择 ⒏ 工作方式:连续长期
⒐ 可与各种基于惠通斯电桥原理的传感器配套使用
主要技术指标
⒈ 显 示:双排四位LED数码管 ⒉ 内分辨率:32000
⒊ 显示分度:1、2、5、10 ⒋ 非 线 性: 0.2% 、0.1%、0.05%
⒌ 报警范围:0~配套传感器量程 ⒍ 输出控制:两路继电器:250VAC´5A
⒎ 模拟输出:0/4-20mA、或0/1-5/10V ⒏ 工作方式:连续长期
⒐ 工作环境:-20~55℃、 £90%RH ⒑ 电源:85~265VAC、48~62Hz、8W
⒒ 开口尺寸:92´92´100mm 92´44´100mm 或+12VDC´300mA、或+24VDC´300Ma
44´92´100mm
典型应用 Typical Application
与高温熔体压力传感器配套使用,广泛应用于石油、化纤、塑胶、食品、制药等行业对熔体压力的测量与控制;
与普通压力传感器配套使用,广泛应用于供水、食品、制药、冷机等行业常、中温状态下的压力测量与控制;
与其它类型传感器配套使用,用于(张)力、重量、位移、扭矩、液位等物理量的测量与控制。
可配套选用我公司生产的压力、称重、扭矩等传感器。
售后承诺 After Sales Commitment
质保与维修
1. 质保期:18个月,是指公司发货之日起计时,至公司收到需返修的产品之日止。
2.以下情况不属于质保范围:⒈ 产品无合格证;⒉ 产品外观严重变形;⒊ 自行拆开或维修过;⒋ 产品无铭牌、标牌辨认不清;⒌ 有防潮、防结露部件的部件自行拆掉;⒍ 超过质保期限。
3本公司对其销售的产品实行18个月保修,终身维修(超过维修范围的,本公司只收取工本费)。
知识分享 Knowledge Sharing
注意事项
1. 开箱检查:打开产品包装后,请仔细检查产品外观是否完好,核定产品说明书与合格证是否与产品一致,并妥善保管产品说明书及合格证一年半以上。
2. 电气接线与工作电源:严格按产品接线示意图接线,并在允许电源下工作,切勿过电压使用。经常检查电缆橡胶护套是否损伤破裂,以免进水引起电气短路。
3. 安全压力下使用:严禁产品过载使用,产品出现异常请停机检查。
4. 安装操作符合规范:产品电缆连接时请勿用力拉扯,以免损坏产品内部结构;产品安装时扳手只可套接在六方扳手接口处,禁止套接在产品外管及尾部接头安装处安装。
5. 被测介质兼容性:被测量介质与压力传感器/变送器结构和膜片材料相兼容,即被测介质不构成对传感器/变送器的结构和膜片材料造成腐蚀、溶解、磨削等损伤。
6. 压力变送器/传感器清洗:产品现场长期使用后,被测介质可能会堵塞引压孔而降低产品输出灵敏度,清洗产品时,请用与变送器结构材料相兼容的溶剂多次清洗,禁止使用一切硬物伸入引压孔内,以免损坏感压膜片。
7. 产品禁止敲打或抛掷,以免损坏内部部件及结构。
8. 本安型防爆压力变送器电气连接:应与安全栅组成本安防爆系统。安全栅和电源置于安全区,本安型压力变送器置于危险区并安全可靠接地。安全栅由用户自己选购,其参数应满足现场防爆要求,使用方法参考相应的使用说明书。
9. 隔爆型防爆压力变送器电气连接:⒈ 壳帽拧紧且啮合至少6扣、螺纹无损伤;⒉ 该产品结构及零部件,在出厂前均严格检查,安装使用中切勿划伤,如有损伤应向制造商订购不许自配;⒊ 如需加装电缆护管时,应将变送器电缆装入护管内,护管与隔爆接头螺纹连接,电缆自由端应作适当处理,接入相应的防爆盒或设备内;⒋ 电缆引至安全场所方可分芯接线,中途禁止分芯接线;⒌ 被测介质为流体时,在工作温度范围内不应有凝固现象以免损坏变送器膜片。
10.本产品没有客户可维修部件,出现故障请与广州华茂公司联系。
