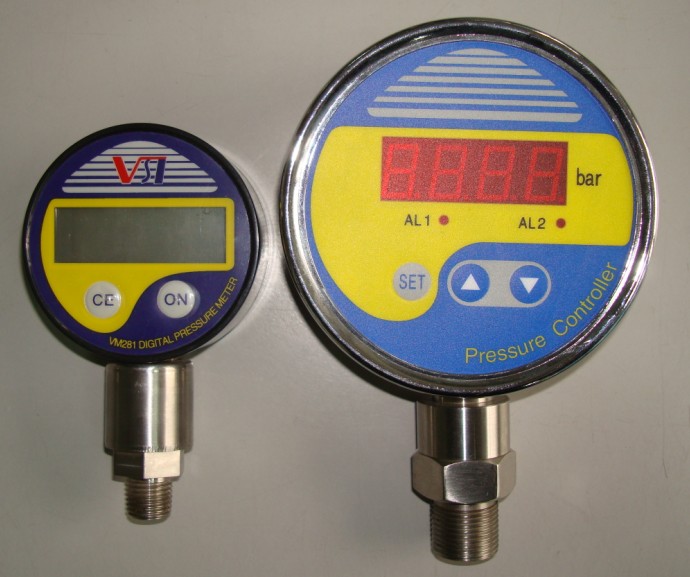

数字压力表 型号:VM281
所属分类: 智能仪表系列
浏览次数:
295
专业工程师
一对一服务
产品描述 Product Description
VM281系列数字压力表,采用专用的ASIC电路和压力传感器设计而成,无机械可动元件,直接从LCD显示屏读数,因此具有寿命长、功耗低、使用方便、价廉物美等特点,广泛应用于各种机器设备、管道网络等领域实现现场压力指示。在大多数情况下,可取代指针压力表。
包括VM281A(主要用于中高压测量显示)、VM281B(主要用于中低压及负压测量显示)两种。
性能特点
⒈ 测量量程宽,应用范围广 ⒉ 压力显示单位多而且可相互切换
⒊ LCD显示屏读数 ⒋ 两种工作模式:节电模式、标准模式
⒌ 两种测量模式:连续测量、峰值测量 ⒍ 小数点可移动,方便不同量程的需要
⒎ 电池供电,功耗低 ⒏ 电池不足指示
技术选型 Technology Selection
技术指标
⒈ 测量范围:-100KPa~90.0MPa ⒉ 测量精度:1.0%、0.5%
⒊ 显 示 屏:5位LCD显示屏(48x16mm) ⒋ 显示单位:参考选型指南
⒌ 极限压力:200%FS ⒍ 破坏压力:300%FS
⒎ 漂 移:温度漂移 ±0.025%/°C, ⒏ 工作环境:-10~50°C、£80%RH
时间漂移 <0.5%/年 ⒐ 储存环境:-20~65℃、£90%RH
⒑ 工作电源:3V(7#电池2节)或9V方电池 ⒒ 外 壳:ABS塑料(ф66XH33mm)
⒓ 机械连接:NPT1/4、G1/4(可按客户要求) ⒔ 电池寿命:2年(节电模式)
选型指南
型号 |
-□/量程 |
-□/显示单位 |
□/工作模式 |
□/测量方式 |
VM281A |
(测量范围) |
0-MPa、1-psi、2-bar、3-kgf/cm2、4-atm |
0~节电模式
1~标准模式 |
0~连续测量
1~峰值测量 |
VM281B |
0-kPa、1-mH2O、2-psi、3-mbar、4-mmHg |
典型应用 Typical Application
广泛应用于各种机器设备、管道网络等领域实现现场压力指示
在大多数情况下,可取代指针压力表。
售后承诺 After Sales Commitment
质保与维修
1. 质保期:18个月,是指公司发货之日起计时,至公司收到需返修的产品之日止。
2.以下情况不属于质保范围:⒈ 产品无合格证;⒉ 产品外观严重变形;⒊ 自行拆开或维修过;⒋ 产品无铭牌、标牌辨认不清;⒌ 有防潮、防结露部件的部件自行拆掉;⒍ 超过质保期限。
3本公司对其销售的产品实行18个月保修,终身维修(超过维修范围的,本公司只收取工本费)。
知识分享 Knowledge Sharing
注意事项
1. 开箱检查:打开产品包装后,请仔细检查产品外观是否完好,核定产品说明书与合格证是否与产品一致,并妥善保管产品说明书及合格证一年半以上。
2. 电气接线与工作电源:严格按产品接线示意图接线,并在允许电源下工作,切勿过电压使用。经常检查电缆橡胶护套是否损伤破裂,以免进水引起电气短路。
3. 安全压力下使用:严禁产品过载使用,产品出现异常请停机检查。
4. 安装操作符合规范:产品电缆连接时请勿用力拉扯,以免损坏产品内部结构;产品安装时扳手只可套接在六方扳手接口处,禁止套接在产品外管及尾部接头安装处安装。
5. 被测介质兼容性:被测量介质与压力传感器/变送器结构和膜片材料相兼容,即被测介质不构成对传感器/变送器的结构和膜片材料造成腐蚀、溶解、磨削等损伤。
6. 压力变送器/传感器清洗:产品现场长期使用后,被测介质可能会堵塞引压孔而降低产品输出灵敏度,清洗产品时,请用与变送器结构材料相兼容的溶剂多次清洗,禁止使用一切硬物伸入引压孔内,以免损坏感压膜片。
7. 产品禁止敲打或抛掷,以免损坏内部部件及结构。
8. 本安型防爆压力变送器电气连接:应与安全栅组成本安防爆系统。安全栅和电源置于安全区,本安型压力变送器置于危险区并安全可靠接地。安全栅由用户自己选购,其参数应满足现场防爆要求,使用方法参考相应的使用说明书。
9. 隔爆型防爆压力变送器电气连接:⒈ 壳帽拧紧且啮合至少6扣、螺纹无损伤;⒉ 该产品结构及零部件,在出厂前均严格检查,安装使用中切勿划伤,如有损伤应向制造商订购不许自配;⒊ 如需加装电缆护管时,应将变送器电缆装入护管内,护管与隔爆接头螺纹连接,电缆自由端应作适当处理,接入相应的防爆盒或设备内;⒋ 电缆引至安全场所方可分芯接线,中途禁止分芯接线;⒌ 被测介质为流体时,在工作温度范围内不应有凝固现象以免损坏变送器膜片。
10.本产品没有客户可维修部件,出现故障请与广州华茂公司联系。
