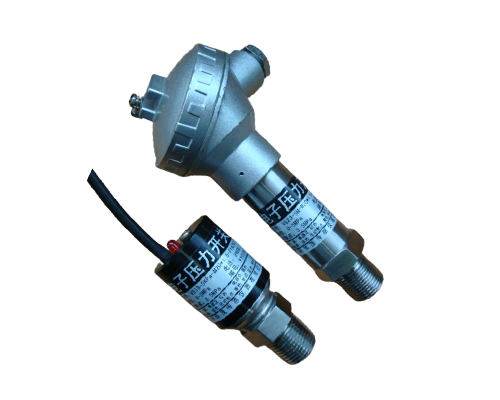

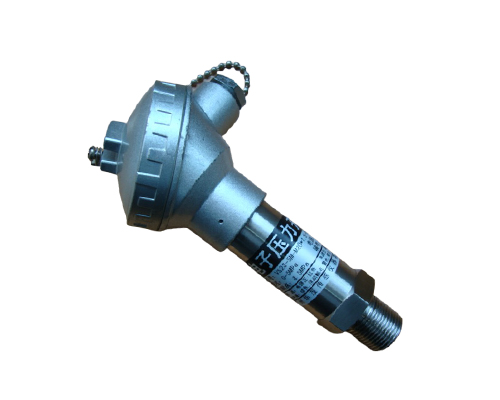

电子式压力开关 型号:VS1、VS2系列
所属分类: 压力开关
浏览次数:
288
专业工程师
一对一服务
产品描述 Product Description
VS1、VS2系列电子式压力开关,接管嘴采用不锈钢材质,具有很强的抗腐蚀性。外壳采用不锈钢材质或硬铝材质(黑色阳极化)。传感器在宽温度范围内进行了温度补偿,保证了传感器的技术指标。电压输出为0/0.5/1~4/4.5/5/10V
DC,
以经过精确补偿的压力传感器为测量元件,精度高,性能稳定。该产品开关量输出为继电器输出,或电平输出,或三极管输出,有多种压力接口螺纹形式和接线方式,能最大限度的满足客户需要,广泛用于气液压力测控系统、工业设备、过程控制等领域。
产品特点:
●以压力传感器为感压元件,测控精度高
●两种不同外形可供选择
●预留开关点调节口,可根据需要调节开关点
●开关量输出的同时可输出模拟电压信号
●区别于机械式压力开关,控制精度高
技术选型 Technology Selection
技术指标
量 程:-0.1~200MPa;
精 度:0.1% F·S、0.25% F·S、0.5% F·S、1.0 % F·S 可选;
零点误差:±0.5% FS;
满度误差:±1.0% FS;
供电电压:+24VDC、、+12VDC、、+5VDC、;
电压输出:0/0.5/1~4.0/4.5/5.0/10.0VDC
负载能力:≥50KW;
开关输出:5%FS~传感器量程。电平、三极管(NPN集电极开路输出、PNP射极开路输出)、继电器;
回 差:1.0%FS
补偿温度:-10°C~70°C;
工作环境:-20°C~75°C,≤85%RH;
储存环境:-40°C~85°C,≤95%RH;
安全过载能力:150%;
极限过载能力:250%;
温度漂移:0.03%FS/°C;
长期稳定性:£0.2%FS/年;
典型应用 Typical Application
●石油、化工管道
●轻工、机械、冶金
●空压机械、氮气瓶压力控制
●液压、气动控制台
●汽车制造
●恒压供水
●工业自动化与过程控制,实验室
售后承诺 After Sales Commitment
质保与维修
1. 质保期:18个月,是指公司发货之日起计时,至公司收到需返修的产品之日止。
2.以下情况不属于质保范围:⒈ 产品无合格证;⒉ 产品外观严重变形;⒊ 自行拆开或维修过;⒋ 产品无铭牌、标牌辨认不清;⒌ 有防潮、防结露部件的部件自行拆掉;⒍ 超过质保期限。
3本公司对其销售的产品实行18个月保修,终身维修(超过维修范围的,本公司只收取工本费)。
知识分享 Knowledge Sharing
测量范围:-0.1-0-60MPa
控制精度:0.5%
零点误差:0.5%
满度误差:1.0%
供电电源:DC24V、DC12V、DC5V
开关输出:5%F.S-传感器量程。继电器、电平或三极管(NPN或PNP)
电压输出:0-5V,0.5-4.5V,0-10V等
补偿温度:-10-70℃
介质温度:-30-70℃
储存环境:-40-85℃
安全过载:150%F.S
极限过载:250%F.S
温度漂移:≤±0.05%FS/℃
长期稳定性:0.2%F.S/年
注意事项
1. 开箱检查:打开产品包装后,请仔细检查产品外观是否完好,核定产品说明书与合格证是否与产品一致,并妥善保管产品说明书及合格证一年半以上。
2. 电气接线与工作电源:严格按产品接线示意图接线,并在允许电源下工作,切勿过电压使用。经常检查电缆橡胶护套是否损伤破裂,以免进水引起电气短路。
3. 安全压力下使用:严禁产品过载使用,产品出现异常请停机检查。
4. 安装操作符合规范:产品电缆连接时请勿用力拉扯,以免损坏产品内部结构;产品安装时扳手只可套接在六方扳手接口处,禁止套接在产品外管及尾部接头安装处安装。
5. 被测介质兼容性:被测量介质与压力传感器/变送器结构和膜片材料相兼容,即被测介质不构成对传感器/变送器的结构和膜片材料造成腐蚀、溶解、磨削等损伤。
6. 压力变送器/传感器清洗:产品现场长期使用后,被测介质可能会堵塞引压孔而降低产品输出灵敏度,清洗产品时,请用与变送器结构材料相兼容的溶剂多次清洗,禁止使用一切硬物伸入引压孔内,以免损坏感压膜片。
7. 产品禁止敲打或抛掷,以免损坏内部部件及结构。
8. 本安型防爆压力变送器电气连接:应与安全栅组成本安防爆系统。安全栅和电源置于安全区,本安型压力变送器置于危险区并安全可靠接地。安全栅由用户自己选购,其参数应满足现场防爆要求,使用方法参考相应的使用说明书。
9. 隔爆型防爆压力变送器电气连接:⒈ 壳帽拧紧且啮合至少6扣、螺纹无损伤;⒉ 该产品结构及零部件,在出厂前均严格检查,安装使用中切勿划伤,如有损伤应向制造商订购不许自配;⒊ 如需加装电缆护管时,应将变送器电缆装入护管内,护管与隔爆接头螺纹连接,电缆自由端应作适当处理,接入相应的防爆盒或设备内;⒋ 电缆引至安全场所方可分芯接线,中途禁止分芯接线;⒌ 被测介质为流体时,在工作温度范围内不应有凝固现象以免损坏变送器膜片。
10.本产品没有客户可维修部件,出现故障请与广州华茂公司联系。
