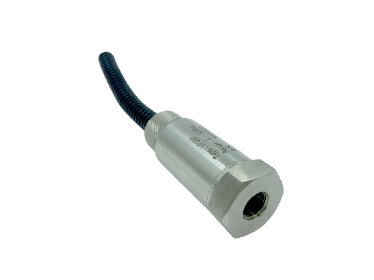

装载机专用压力传感器 型号:VP330
所属分类: 内螺纹型压力传感器/变送器
浏览次数:
264
专业工程师
一对一服务
产品描述 Product Description
VP330系列装载机、铲车、叉车电子磅
传感器采用不锈钢全封焊结构,利用优质弹性材料,从而传感器具有抗振动、冲击、耐腐蚀、精度高、性能稳定、防潮性能好、介质兼容性强等特点。VP330系列 装载机、铲车、叉车电子磅传感器膜片直接接触测量介质,没有中间的充油部分和橡胶密封圈,传感器的卫生、安全性能更加优良。
技术选型 Technology Selection
VP330系列:装载机、铲车、叉车电子磅传感器产品用途
试验机油缸油压测量
(液压式建筑、建材试验机、液压万能屏显压力试验机、电液伺服液压式试验机、各种纸张橡胶材料试验机、液压式压力机
)
测量装载机油压进而转换成重量的专用压力传感器
(装载机称重系统、铲车称重系统
)船舶、柴油机行业医药、生化、发酵系统
正压呼吸器测量氧气的传感器
(正压氧气呼吸器、正压空气呼吸器、压缩氧、化学氧自救器
),医药、生化、发酵系统
船舶、柴油机和其它自动控制及检测系统
被测介质 |
气体,液体及蒸气 |
压力类型 |
通气式表压力 |
量程 |
0~100KPa…1MPa…200MPa间任意可选 |
供电电源 |
5~10VDC |
输出灵敏度 |
1.2~2.0 mv/V |
综合精度 |
±0.1%FS、±0.2%FS、±0.5%FS |
长期稳定性 |
0.2%FS/年 |
工作温度 |
-40~+85/125/150℃可选 |
零点温漂 |
±0.015%FS/℃ |
灵敏度温漂 |
±0.025%FS/℃ |
输出阻抗 |
2.0KΩ或11KΩ |
绝缘电阻 |
≥1000 MΩ/250V |
过载能力 |
200%FS |
连接方式 |
M14×1.5、M20×1.5阳螺纹或用户指定 |
接液材料 |
316L不锈钢 |
相对湿度 |
0~95% RH |
外壳防护等级 |
IP65或IP68 |
输出引线 |
航空接插件或直接出线 |
典型应用 Typical Application
试验机油缸油压测量(液压式建筑、建材试验机、液压万能屏显压力试验机、电液伺服液压式试验机、各种纸张橡胶材料试验机、液压式压力机)
测量装载机油压进而转换成重量的专用压力传感器(装载机称重系统、铲车称重系统)船舶、柴油机行业医药、生化、发酵系统
正压呼吸器测量氧气的传感器(正压氧气呼吸器、正压空气呼吸器、压缩氧、化学氧自救器),医药、生化、发酵系统
船舶、柴油机和其它自动控制及检测系统
售后承诺 After Sales Commitment
质保与维修
1. 质保期:18个月,是指公司发货之日起计时,至公司收到需返修的产品之日止。
2.以下情况不属于质保范围:⒈ 产品无合格证;⒉ 产品外观严重变形;⒊ 自行拆开或维修过;⒋ 产品无铭牌、标牌辨认不清;⒌ 有防潮、防结露部件的部件自行拆掉;⒍ 超过质保期限。
3本公司对其销售的产品实行18个月保修,终身维修(超过维修范围的,本公司只收取工本费)。
知识分享 Knowledge Sharing
注意事项
1. 开箱检查:打开产品包装后,请仔细检查产品外观是否完好,核定产品说明书与合格证是否与产品一致,并妥善保管产品说明书及合格证一年半以上。
2. 电气接线与工作电源:严格按产品接线示意图接线,并在允许电源下工作,切勿过电压使用。经常检查电缆橡胶护套是否损伤破裂,以免进水引起电气短路。
3. 安全压力下使用:严禁产品过载使用,产品出现异常请停机检查。
4. 安装操作符合规范:产品电缆连接时请勿用力拉扯,以免损坏产品内部结构;产品安装时扳手只可套接在六方扳手接口处,禁止套接在产品外管及尾部接头安装处安装。
5. 被测介质兼容性:被测量介质与压力传感器/变送器结构和膜片材料相兼容,即被测介质不构成对传感器/变送器的结构和膜片材料造成腐蚀、溶解、磨削等损伤。
6. 压力变送器/传感器清洗:产品现场长期使用后,被测介质可能会堵塞引压孔而降低产品输出灵敏度,清洗产品时,请用与变送器结构材料相兼容的溶剂多次清洗,禁止使用一切硬物伸入引压孔内,以免损坏感压膜片。
7. 产品禁止敲打或抛掷,以免损坏内部部件及结构。
8. 本安型防爆压力变送器电气连接:应与安全栅组成本安防爆系统。安全栅和电源置于安全区,本安型压力变送器置于危险区并安全可靠接地。安全栅由用户自己选购,其参数应满足现场防爆要求,使用方法参考相应的使用说明书。
9. 隔爆型防爆压力变送器电气连接:⒈ 壳帽拧紧且啮合至少6扣、螺纹无损伤;⒉ 该产品结构及零部件,在出厂前均严格检查,安装使用中切勿划伤,如有损伤应向制造商订购不许自配;⒊ 如需加装电缆护管时,应将变送器电缆装入护管内,护管与隔爆接头螺纹连接,电缆自由端应作适当处理,接入相应的防爆盒或设备内;⒋ 电缆引至安全场所方可分芯接线,中途禁止分芯接线;⒌ 被测介质为流体时,在工作温度范围内不应有凝固现象以免损坏变送器膜片。
10.本产品没有客户可维修部件,出现故障请与广州华茂公司联系。
