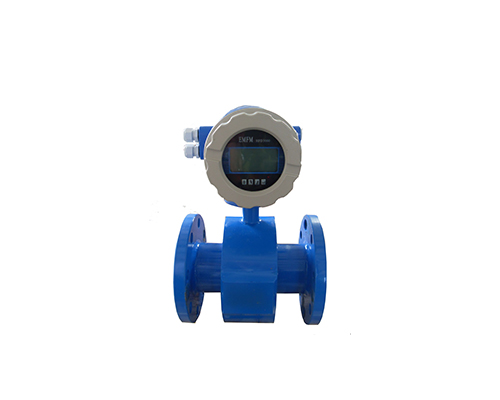

电磁流量计 型号:VFD系列
所属分类: 流量测量系列
浏览次数:
295
专业工程师
一对一服务
产品描述 Product Description
VFD系列智能电磁流量计是一种电磁感应式流量仪表,公称通径范围为10至3000,是集智能化、小型轻量一体化、多功能、高精度、高可靠性为一体的系列电磁流量计产品。它由传感器和智能转换器两部分组成。
工作原理
电磁流量计工作原理基于法拉第电磁感应定律。即当导电液体流过电磁流量计时,导体中会产生感应电动势,其感应电动势与导电液体流速、磁感应强度、导体宽度(流量计内径)成正比。该感应电动势由流量计管壁上的一对电极检测,通过运算就可以得到流量。
感应电动势方程为:E = K B V D
式中: E— 感应电势;
D —测量管内径;
B— 磁感应强度;
V— 平均流速;
K —与磁场分布及轴向长度有关的系数。
技术选型 Technology Selection
技术参数
测量液体: 导电液体
精 度 :±0.3%,±0.5%
流体温度 :橡胶衬里:-25℃~65℃;F4衬里:-25℃~130℃
导 电 率 :≥5μs/cm(软化水需≥20μs/cm)
口径范围 :10~3000
工作压力 :0.6MPa、1.0MPa、1.6MPa、2.5MPa、4.0MPa、其他
流速范围 :0.5~10m/s
流动方向 :正/反
电极材料 :316L/哈氏合金C-2,B-4/钽/钛/铂铱/其他
衬里材料 :PO/橡胶/PTFE/F4
电极形式 :标准:两电极;可选:三电极
防护等级 :IP65/IP68(分体式)
电 源 :220V AC /24V DC/电池供电
信号输出 :4~20mA/脉冲/
防爆形式 :非隔爆型/隔爆型
结构形式 :一体型/分体型
通 讯 :RS485/RS232/E-REMOTE(HART)/PROFIBUS
工作环境 :环境温度-25~60℃ 湿度5%~90%
典型应用 Typical Application
化工、环保、轻纺、冶金、矿山、医药、造纸、给水、食品、制糖、酿造
售后承诺 After Sales Commitment
质保与维修
1. 质保期:18个月,是指公司发货之日起计时,至公司收到需返修的产品之日止。
2.以下情况不属于质保范围:⒈ 产品无合格证;⒉ 产品外观严重变形;⒊ 自行拆开或维修过;⒋ 产品无铭牌、标牌辨认不清;⒌ 有防潮、防结露部件的部件自行拆掉;⒍ 超过质保期限。
3本公司对其销售的产品实行18个月保修,终身维修(超过维修范围的,本公司只收取工本费)。
知识分享 Knowledge Sharing
注意事项
1. 开箱检查:打开产品包装后,请仔细检查产品外观是否完好,核定产品说明书与合格证是否与产品一致,并妥善保管产品说明书及合格证一年半以上。
2. 电气接线与工作电源:严格按产品接线示意图接线,并在允许电源下工作,切勿过电压使用。经常检查电缆橡胶护套是否损伤破裂,以免进水引起电气短路。
3. 安全压力下使用:严禁产品过载使用,产品出现异常请停机检查。
4. 安装操作符合规范:产品电缆连接时请勿用力拉扯,以免损坏产品内部结构;产品安装时扳手只可套接在六方扳手接口处,禁止套接在产品外管及尾部接头安装处安装。
5. 被测介质兼容性:被测量介质与压力传感器/变送器结构和膜片材料相兼容,即被测介质不构成对传感器/变送器的结构和膜片材料造成腐蚀、溶解、磨削等损伤。
6. 压力变送器/传感器清洗:产品现场长期使用后,被测介质可能会堵塞引压孔而降低产品输出灵敏度,清洗产品时,请用与变送器结构材料相兼容的溶剂多次清洗,禁止使用一切硬物伸入引压孔内,以免损坏感压膜片。
7. 产品禁止敲打或抛掷,以免损坏内部部件及结构。
8. 本安型防爆压力变送器电气连接:应与安全栅组成本安防爆系统。安全栅和电源置于安全区,本安型压力变送器置于危险区并安全可靠接地。安全栅由用户自己选购,其参数应满足现场防爆要求,使用方法参考相应的使用说明书。
9. 隔爆型防爆压力变送器电气连接:⒈ 壳帽拧紧且啮合至少6扣、螺纹无损伤;⒉ 该产品结构及零部件,在出厂前均严格检查,安装使用中切勿划伤,如有损伤应向制造商订购不许自配;⒊ 如需加装电缆护管时,应将变送器电缆装入护管内,护管与隔爆接头螺纹连接,电缆自由端应作适当处理,接入相应的防爆盒或设备内;⒋ 电缆引至安全场所方可分芯接线,中途禁止分芯接线;⒌ 被测介质为流体时,在工作温度范围内不应有凝固现象以免损坏变送器膜片。
10.本产品没有客户可维修部件,出现故障请与广州华茂公司联系。
