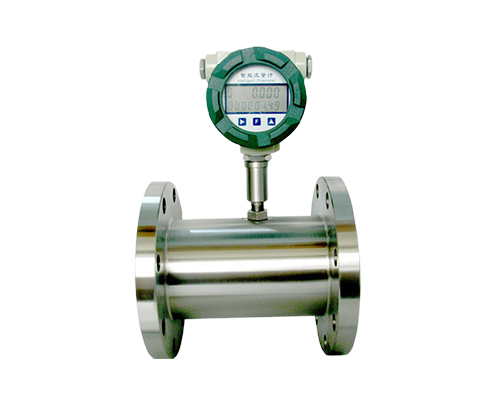

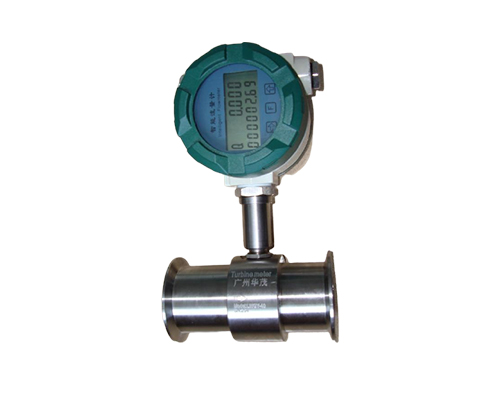

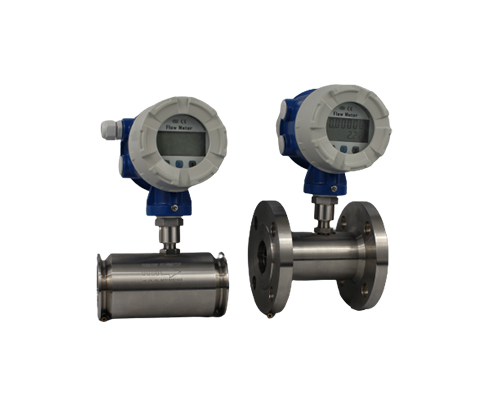

涡轮流量计 型号:VF系列
所属分类: 流量测量系列
浏览次数:
417
专业工程师
一对一服务
产品描述 Product Description
概述:
VF系列涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计,综合了气体力学、流体力学、电磁学等理论而自行研制开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的精密计量仪表,具有出色的低压和高压计量性能,多种信号输出方式以及对流体扰动的低敏感性,广泛适用于石油、化工、冶金、供水、造纸、天然气、煤制气、液化气、轻烃气等的计量。
该产品经国家防爆产品质检部门按GB3836.2000《爆炸性气体环境用电气设备第1部:通用要求》,GB3836.2-2000《爆炸性气体环境用电气设备第2部分:隔爆型“d”》和GB3836.4-2000《爆炸性气体环境用电气设备第4部分:本质安全型“i”》标准检验合格,防爆标志为ExdⅡBT6(隔爆型)、ExiaⅡCT6(本安型)。 适用于含有ⅡA、ⅡB、ⅡC类T1~T6温度组别爆炸性气体混合物的0(仅本安型)1、2区危险场所。
二、产品特点:
■优质合金涡轮,具有更高的稳流和耐腐蚀作用
■进口优质专用轴承,使用寿命长
■计量室与通气室隔绝,保证了仪表的安全性
■可检测被测气体的温度、压力和流量,能进行流量自动跟踪补偿,并显示标准状态下(Pb=101.325KPa,Tb=293.15K)的气体体积累积量;可实时查询温度压力数值
■流量范围宽(Qmax/Qmin≥20:1),重复性好,精度高(可达1.0级),压力损失小,始动流量低,可达0.6m3/h
■智能化仪表系数多点非线性修正
■内置式压力、温度传感器,安全性能高、结构紧凑、外形美观
■仪表具有防爆及防护功能,防爆标志为ExdⅡBT6、ExiaⅡCT6, 防护等级为IP65
■系统低功耗工作,一节3.2V10AH锂电池可连续使用3年以上
■仪表系数、累计流量值掉电十年不丢
技术选型 Technology Selection
型号规格 |
显示、输出方式 |
供电电源 |
VF |
电压脉冲低电平≤1V,高电平≥5V,三线制 |
外电源DC12V-24V |
VF-A |
(4~20)mA标准模拟信号线性对应于(0~Qmax)m3/h标准体积流量, 两线制 |
外电源DC24V |
VF-B |
具有多点精度修正,同时显示瞬时流量和累计流量双排液晶显示,方法如下:
Q XXXX 四位瞬时流量(m3/h)
XXXXXXXX 八位累计流量(m3)
注:累计流量自00.000000开始计数,自动扩大显示精度,最大记至999999.99。累计流量值可清零,仪表系数、累计流量值掉电十年不丢。 |
3.2V10AH锂电池供电 |
VF-C |
在VF-B(现场显示型)基础上加装4-20mADC电流输出 |
外电源DC24V |
VF-D |
在VF-B(现场显示型)加装温度、压力传感器,对不同状况流量进行自动补偿修正运算。可同时查询温度、压力、电池电量等数值。可输出高频、低频电压脉冲信号以及4-20mADC两线制电流信号。 |
3.2V10AH锂电池或外电源DC24V |
典型应用 Typical Application
液体类:
石油、化工、冶金、供水、造纸等
气体类:
天然气、煤制气、液化气、轻烃气
售后承诺 After Sales Commitment
质保与维修
1. 质保期:18个月,是指公司发货之日起计时,至公司收到需返修的产品之日止。
2.以下情况不属于质保范围:⒈ 产品无合格证;⒉ 产品外观严重变形;⒊ 自行拆开或维修过;⒋ 产品无铭牌、标牌辨认不清;⒌ 有防潮、防结露部件的部件自行拆掉;⒍ 超过质保期限。
3本公司对其销售的产品实行18个月保修,终身维修(超过维修范围的,本公司只收取工本费)。
知识分享 Knowledge Sharing
注意事项
1. 开箱检查:打开产品包装后,请仔细检查产品外观是否完好,核定产品说明书与合格证是否与产品一致,并妥善保管产品说明书及合格证一年半以上。
2. 电气接线与工作电源:严格按产品接线示意图接线,并在允许电源下工作,切勿过电压使用。经常检查电缆橡胶护套是否损伤破裂,以免进水引起电气短路。
3. 安全压力下使用:严禁产品过载使用,产品出现异常请停机检查。
4. 安装操作符合规范:产品电缆连接时请勿用力拉扯,以免损坏产品内部结构;产品安装时扳手只可套接在六方扳手接口处,禁止套接在产品外管及尾部接头安装处安装。
5. 被测介质兼容性:被测量介质与压力传感器/变送器结构和膜片材料相兼容,即被测介质不构成对传感器/变送器的结构和膜片材料造成腐蚀、溶解、磨削等损伤。
6. 压力变送器/传感器清洗:产品现场长期使用后,被测介质可能会堵塞引压孔而降低产品输出灵敏度,清洗产品时,请用与变送器结构材料相兼容的溶剂多次清洗,禁止使用一切硬物伸入引压孔内,以免损坏感压膜片。
7. 产品禁止敲打或抛掷,以免损坏内部部件及结构。
8. 本安型防爆压力变送器电气连接:应与安全栅组成本安防爆系统。安全栅和电源置于安全区,本安型压力变送器置于危险区并安全可靠接地。安全栅由用户自己选购,其参数应满足现场防爆要求,使用方法参考相应的使用说明书。
9. 隔爆型防爆压力变送器电气连接:⒈ 壳帽拧紧且啮合至少6扣、螺纹无损伤;⒉ 该产品结构及零部件,在出厂前均严格检查,安装使用中切勿划伤,如有损伤应向制造商订购不许自配;⒊ 如需加装电缆护管时,应将变送器电缆装入护管内,护管与隔爆接头螺纹连接,电缆自由端应作适当处理,接入相应的防爆盒或设备内;⒋ 电缆引至安全场所方可分芯接线,中途禁止分芯接线;⒌ 被测介质为流体时,在工作温度范围内不应有凝固现象以免损坏变送器膜片。
10.本产品没有客户可维修部件,出现故障请与广州华茂公司联系。
