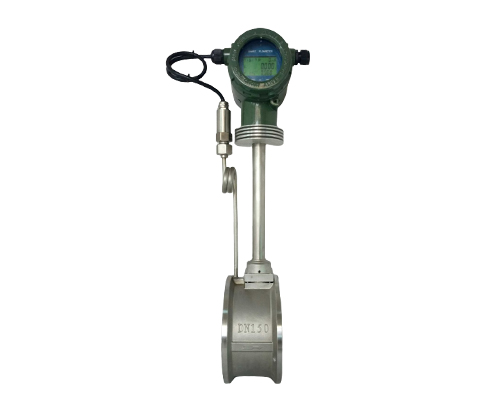

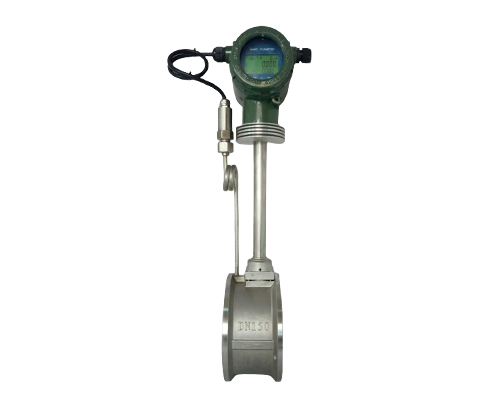

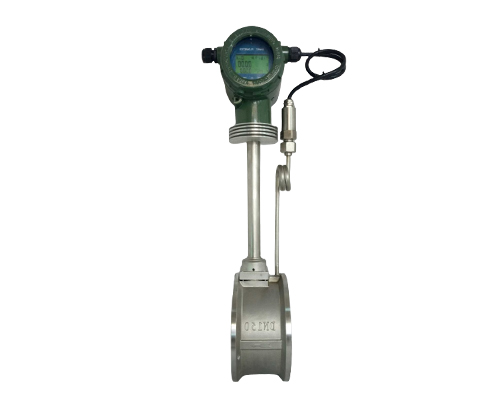

涡街流量计 型号:VFLU系列
所属分类: 流量测量系列
浏览次数:
277
专业工程师
一对一服务
产品描述 Product Description
VFLU系列智能涡街流量计是一种采用国际上最新数字集成技术并根据国内工业自动化控制的实际需求而研制开发的新一代高品质智能化仪表。传感器采用压电晶体作为检测元件的新型应力式智能流量测量仪表,适用于各种气体、蒸汽、液体的流量计量。
该仪表具有与流量成比例的脉冲、电流信号、RS-485通讯、便于和计算机联用等优点。流量计采用检测探头与旋涡发生体分开安装,而且耐高温的压电晶片不与介质接触,所以仪表具有结构简单、通用性好和稳定性高的特点。
特点
1 适用于各种气体、液体和蒸汽的流量检测及计算。
2 检测元件不接触流体,可靠性高,介质适应性强。
3 无可动部件,耐磨损,结构牢固、简单。
4 测量范围宽,准确度高。
5 温度适应范围宽。
6 脉冲信号输出或二线制4~20mA电流信号输出。
7 带RS-485通讯。
技术选型 Technology Selection
技术参数
1 显示:智能型LCD液晶带背光显示,模拟型不带显示
2 测量介质:液体、气体、蒸汽
3 介质温度:-40 ~ +320℃
4 口 径:DN25 ~ DN300 ,插入式(DN250 ~ DN3000)
5 精 度:±0.5%,±1.0%,±1.5%,
6 输出信号:4 ~ 20mA、脉冲信号、可带 RS-485 通讯
7 可同屏显示温度、压力、瞬时流量百分比、瞬时流量值及累积流量
8 准确度高、长期稳定性好
典型应用 Typical Application
涡街流量计测量介质:
饱和蒸汽,压缩空气,天然气,煤气,氮气,二氧化碳,干空气,乙炔,甲烷,氦气等几乎任何气体;
热水,冷却水,空调循环水等液体介质。
涡街流量计应用领域:
广泛应用于:化工、食品、造纸、制糖、冶矿、 给排水、环保、水利、钢铁、石化、油田、制药、纺织、酒店等领域中。
售后承诺 After Sales Commitment
质保与维修
1. 质保期:18个月,是指公司发货之日起计时,至公司收到需返修的产品之日止。
2.以下情况不属于质保范围:⒈ 产品无合格证;⒉ 产品外观严重变形;⒊ 自行拆开或维修过;⒋ 产品无铭牌、标牌辨认不清;⒌ 有防潮、防结露部件的部件自行拆掉;⒍ 超过质保期限。
3本公司对其销售的产品实行18个月保修,终身维修(超过维修范围的,本公司只收取工本费)。
知识分享 Knowledge Sharing
注意事项
1. 开箱检查:打开产品包装后,请仔细检查产品外观是否完好,核定产品说明书与合格证是否与产品一致,并妥善保管产品说明书及合格证一年半以上。
2. 电气接线与工作电源:严格按产品接线示意图接线,并在允许电源下工作,切勿过电压使用。经常检查电缆橡胶护套是否损伤破裂,以免进水引起电气短路。
3. 安全压力下使用:严禁产品过载使用,产品出现异常请停机检查。
4. 安装操作符合规范:产品电缆连接时请勿用力拉扯,以免损坏产品内部结构;产品安装时扳手只可套接在六方扳手接口处,禁止套接在产品外管及尾部接头安装处安装。
5. 被测介质兼容性:被测量介质与压力传感器/变送器结构和膜片材料相兼容,即被测介质不构成对传感器/变送器的结构和膜片材料造成腐蚀、溶解、磨削等损伤。
6. 压力变送器/传感器清洗:产品现场长期使用后,被测介质可能会堵塞引压孔而降低产品输出灵敏度,清洗产品时,请用与变送器结构材料相兼容的溶剂多次清洗,禁止使用一切硬物伸入引压孔内,以免损坏感压膜片。
7. 产品禁止敲打或抛掷,以免损坏内部部件及结构。
8. 本安型防爆压力变送器电气连接:应与安全栅组成本安防爆系统。安全栅和电源置于安全区,本安型压力变送器置于危险区并安全可靠接地。安全栅由用户自己选购,其参数应满足现场防爆要求,使用方法参考相应的使用说明书。
9. 隔爆型防爆压力变送器电气连接:⒈ 壳帽拧紧且啮合至少6扣、螺纹无损伤;⒉ 该产品结构及零部件,在出厂前均严格检查,安装使用中切勿划伤,如有损伤应向制造商订购不许自配;⒊ 如需加装电缆护管时,应将变送器电缆装入护管内,护管与隔爆接头螺纹连接,电缆自由端应作适当处理,接入相应的防爆盒或设备内;⒋ 电缆引至安全场所方可分芯接线,中途禁止分芯接线;⒌ 被测介质为流体时,在工作温度范围内不应有凝固现象以免损坏变送器膜片。
10.本产品没有客户可维修部件,出现故障请与广州华茂公司联系。
